首頁 > 10KV電流互感器 > LZJC-10電流互感器

LZJC-10電流互感器

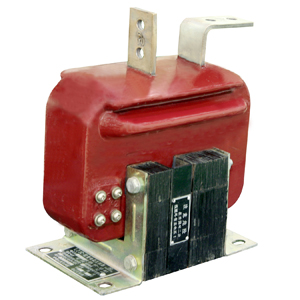

  • LZJC-10電流互感器

  • 產品名稱:LZJC-10電流互感器
  • 型號:LZJC-10
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LZJC-10電流互感器價格下載 LZJC-10電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

      一、LZJC-10電流互感器簡介

      LZJC-10電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品,適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。

      本產品符合IEC60044-1及GB1208《電流互感器》標準。

      本型電流互感器為環氧樹脂澆注全封閉支柱式結構,體積小、重量輕,適宜于安裝任何位置,任意方向。

      二、LZJC-10電流互感器技術表

    型號 額定電壓比 (V) 準確級組合 額定輸出(VA) 極限輸出 (VA) 額定絕緣水平(kV)
    JDZ10-10(6)
    (RZL-10)
    6000/100 0.2/0.5/1 15/30/60 200 7.2/32/60
    10000/10 3/3P(6P) 50/50 12/42/75

      產品符合標準GB1208-1997和IEC44-1及顧客特殊要求

      額定絕緣水平:12/42/75kV

      額定頻率:50Hz

      額定二次電流:5或1A

      環境溫度:-5℃~+40℃

      二次繞組小于或等于兩個時,可增加帶電顯示裝置

      三、電流互感器常見故障

      電流互感器的常見故障往往與制造缺陷有關,具體如下:

      1)電流互感器的絕緣很厚,有的絕緣包繞松散,絕緣層間有皺折,加之真空處理不良,浸漬不完全而造成含氣空腔,從而易引起局部放電故障。

      2)電容屏尺寸與排列不符合設計要求,甚至少放電容屏,電容極板不光滑平整,甚至錯位或斷裂,使其均壓特性破壞。因此,當局部固體絕緣沿面的電場強度達到一定數值時,就會造成局部放電。上述局部放電的直接后果是使絕緣油裂解,在絕緣層間生成大量的x臘,介損增大。這種放電是有累積效應的,任其發展下去,油中氣體分析將可能出現電弧放電的特征。

      3)由于絕緣材料不清潔或含濕高,可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

      4)某些連接松動或金屬件電位懸浮將導致火花放電,例如一次繞組支持螺母松動,造成一次繞組屏蔽鋁箔電位懸浮,末屏引線接觸或焊接不良甚至斷線,均會引起此類故障。

      5)-次連接夾板、螺栓、螺母松動,末屏接地螺母松動,抽頭緊固螺母松動等,均可能使接觸電阻增大,從而導致局部過熱故障。此外,現場維護管理不當也應引起重視。

      例如,互感器進水受潮,雖然可能與制造廠的密封結構和密封材料有關,但是,也有維護管理的問題。一般來說,現場真空脫氣不充分或者檢修時不進行真空干燥,致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。

      所有這些,都將給設備留下安全隱患。

      四、LZJC-10電流互感器相關變比

      應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。

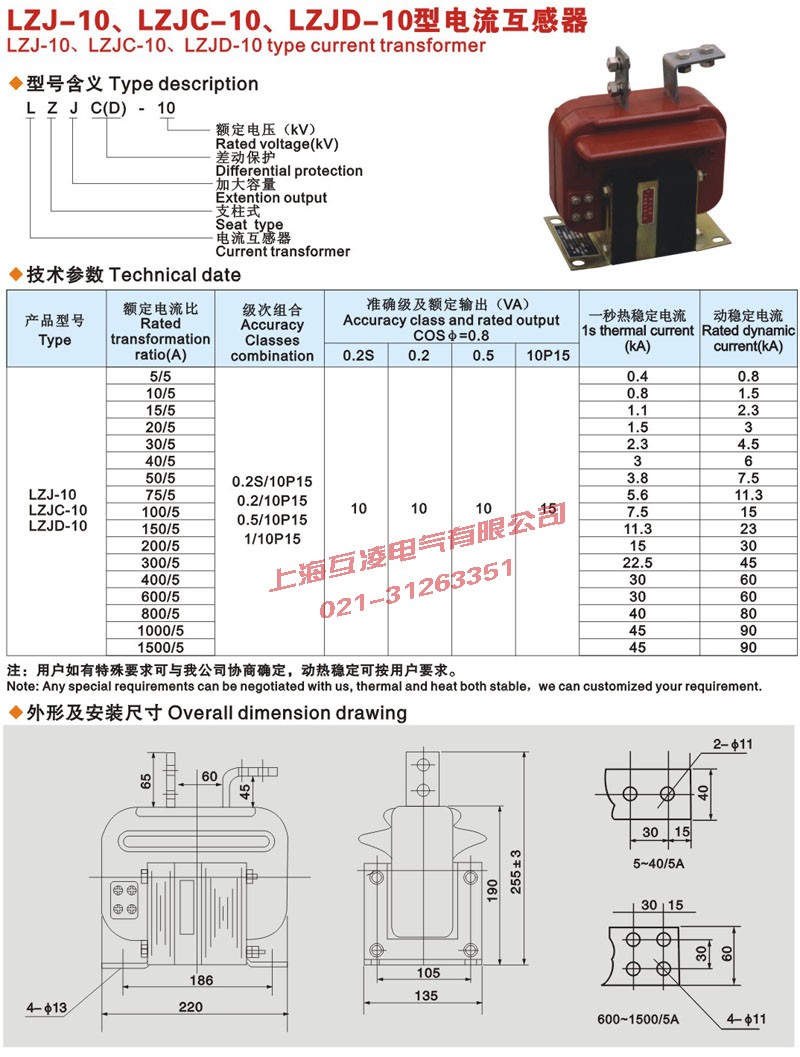

    五、LZJC-10電流互感器外形尺寸圖及參數表

    lzjc-10電流互感器外形尺寸圖及參數表

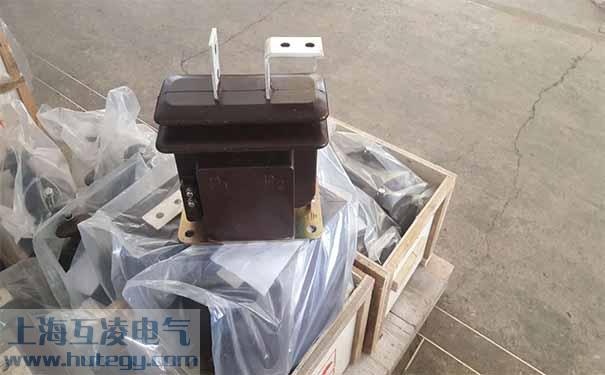

    六、LZJC-10電流互感器改進型全封閉式實物圖

    LZJC-10電流互感器全絕緣改進型

    車間視頻:




    • 產品名稱:
    • LZJC-10電流互感器


    • 型號:
    • LZJC-10

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
