首頁 > LZZBJ9-10 > LZZBJ9-10C2電流互感器

LZZBJ9-10C2電流互感器

  • LZZBJ9-10C2電流互感器

  • 產品名稱:LZZBJ9-10C2電流互感器
  • 型號:LZZBJ9-10C2
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LZZBJ9-10C2電流互感器價格下載 LZZBJ9-10C2電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    LZZBJ9-10C2電流互感器為環氧樹脂澆注全封閉支柱式產品,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

    結構簡介

    本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠。

    技術數據

    1、額定絕緣水平:12/42/75kV
    2、額定二次電流:5A,1A
    3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
    4、局部放電水平符合GB1208《電流互感器》標準。
    5、污穢等級:Ⅱ級。
    6、若用戶有要求 ,測量級可為0.2S、0.5S級。

    電流變比 準確級組合 準確級及額定輸出 保護級 一秒熱穩定電流(KA) 動穩定電流(KA)
    0.2s 0.5s 額定輸出(VA) 準確級及限值系數
    5/5

    0.2S/0.5
    0.2/0.5
    0.2S/10P10
    0.2/10P10
    0.5S/10P10
    0.5/10P10

    0.5/10P20

    10 10 15 10P10 0.8 1.9
    10/5 1.5 3.8
    15/5 2.3 5.8
    20/5 3 7.5
    30/5 4.5 11.2
    40/5 6 15
    50/5 7.5 18.8
    75/5 11.5 29
    100/5 15 37.5
    150~200/5 22.5 56.5
    300~600/5 45 112.5
    800~2500/5 63 157.5
    3000/5 80 160

    校驗方法

    在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。

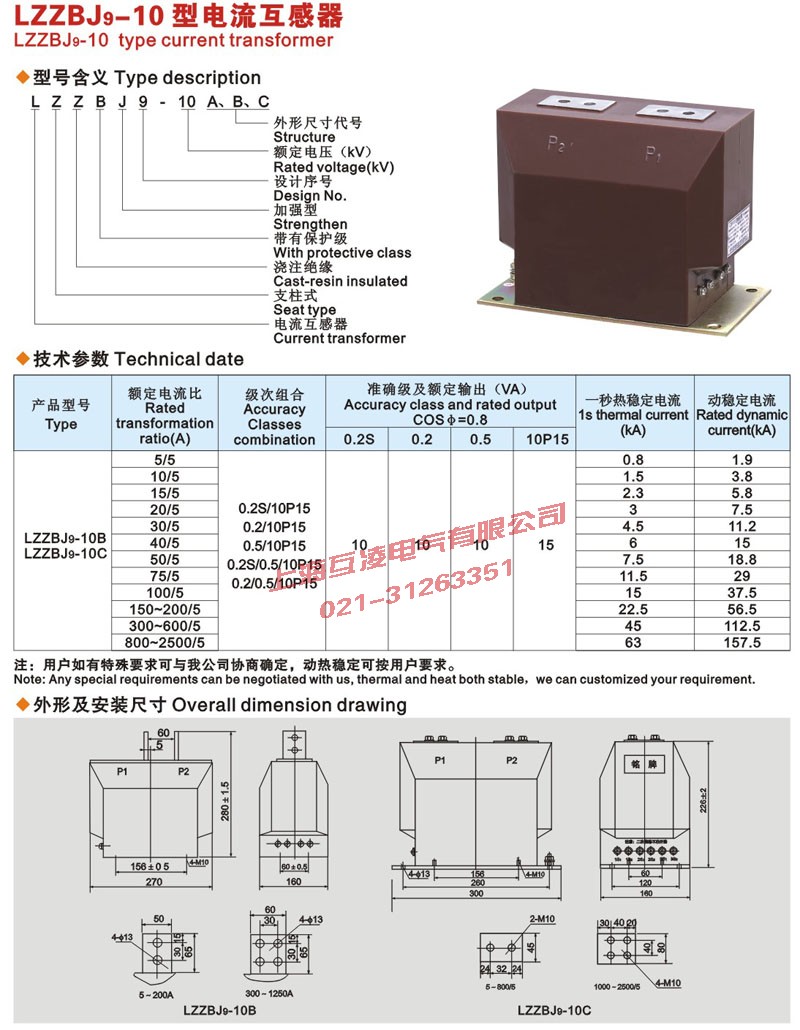

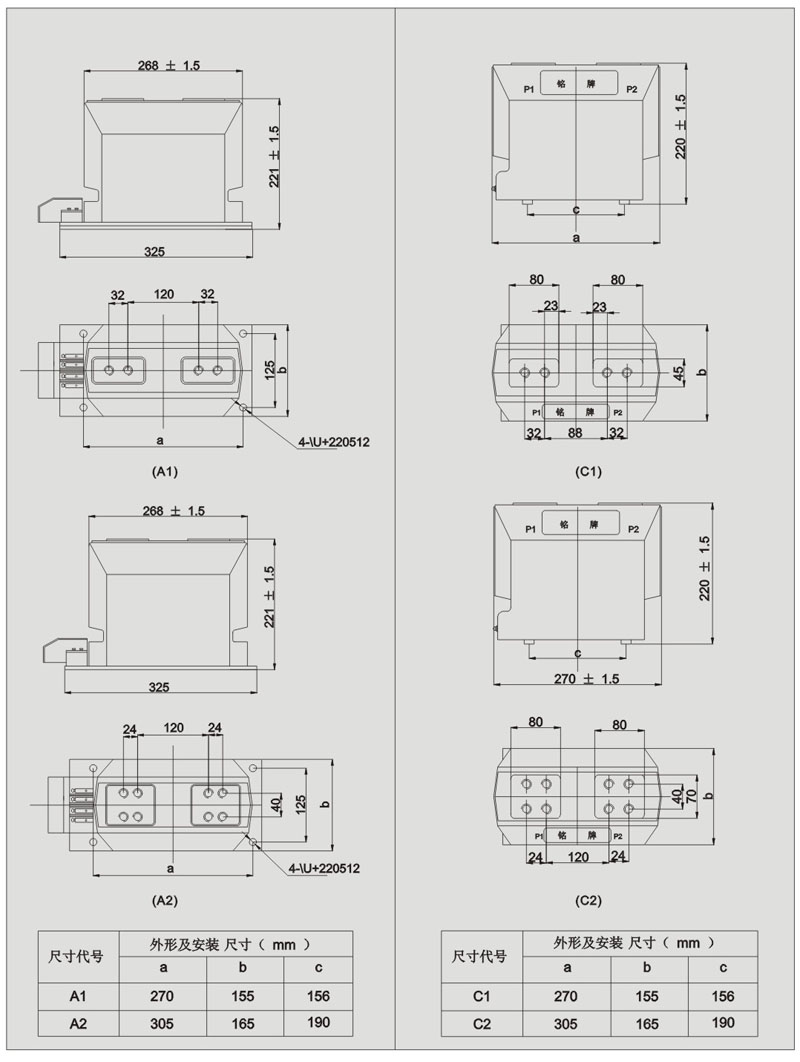

    電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。LZZBJ9-10C2電流互感器型號含義LZZBJ9-10C2電流互感器參數表


    • 產品名稱:
    • LZZBJ9-10C2電流互感器


    • 型號:
    • LZZBJ9-10C2

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
