首頁 > 35KV電流互感器 > LZZBJ9-35電流互感器

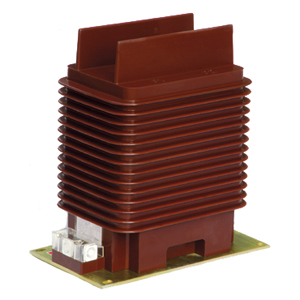

LZZBJ9-35電流互感器

  • LZZBJ9-35電流互感器

  • 產品名稱:LZZBJ9-35電流互感器
  • 型號:LZZBJ9-35
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LZZBJ9-35電流互感器價格下載 LZZBJ9-35電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    LZZBJ9-35電流互感器為環氧樹脂全封閉澆注,全封閉式絕緣,。產品精度高、功耗小,溫升低,運行穩定可靠。 特別適用于35kV小型化開關柜,可以根據用戶要求,加大互感器上側絕緣隔板,優化開關柜內部空間,加強相間絕緣,使開關內部布局整齊、美觀。適用于額定電壓35kV及以下,額定頻率50Hz電力系統中,作計量、測量及繼電保護用.產品體積小,重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求,生產為多變比形式,有利于擴容,減少投資.計量用級次采用超微晶合金鐵心制造,測量及保護用級次采用進口優質硅鋼片鐵心制造。

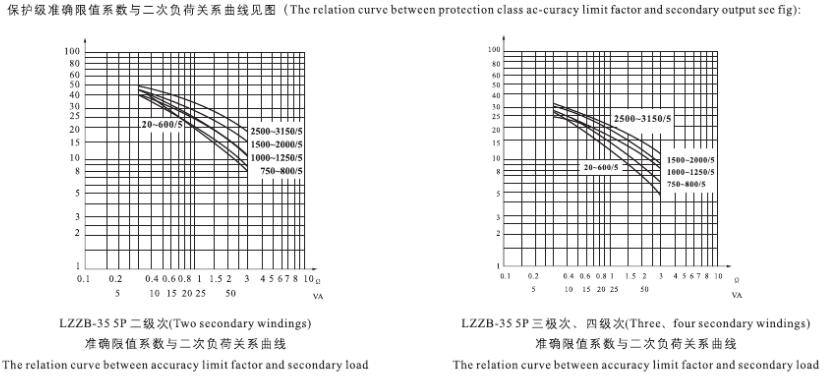

      保護級準確限值系數與二次負荷關系曲線見圖

    曲線圖1

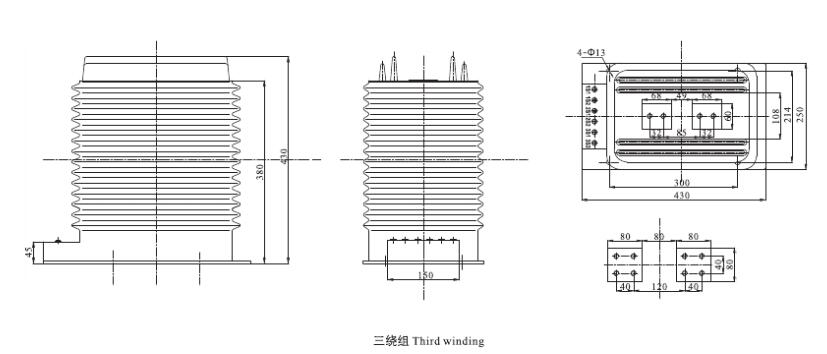

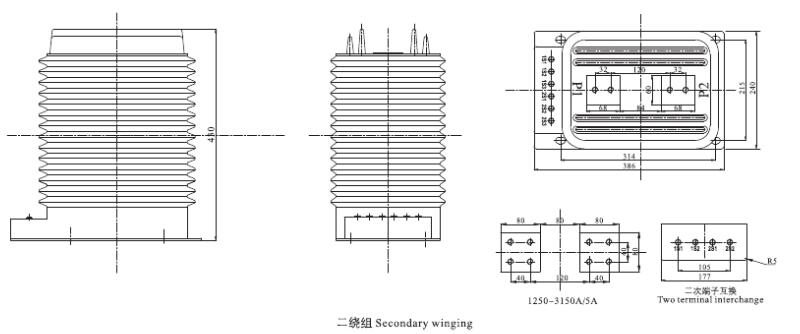

      LZZBJ9-35電流互感器外形尺寸

    lzzbj9-35 0.5/10p10  0.2 5p30 5p20

    lzzbj9-35 0.2/0.5s/10p10  0.2s 5p30 5p20    /5 /1

    lzzbj9-35 0.2s/0.5/10p10/5p20   5p30



    技術參數(戶內)

    產品型號  額定一次電流A 準確及組合 額定輸出VA 額定短時熱電流(KA/S) 額定動穩定電流
      15 0.2/10P10 0.5/10P10 0.2/5P20 0.2/0.5/10P10 0.2/50.5/5P20 0.2/10P10/5P20 0.5/10P15/5P20 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 1.5/1 3.75
    LZZBJ9-35 20 20/1 5
      30 3/1 7.5
      40 4/1 10
      50 5/1 12.5
      75 7.5/1 18.75
      100 10/1 25
      150 15/1 37.5
      200 20/1 50
      300 31.5/3 80
      400 31.5/3 80
      500 31.5/3 80
      600 31.5/3 80
      800 31.5/3 80
      1000 31.5/3 80
      1200 31.5/3 80
      1500 31.5/3 80
      2000 31.5/3 80

    IEC69944-1:2003《互感器 第1部分:電流互感器》
    GB311.1-1997《高壓輸變電設備的絕緣配合》
    JB/T5356-2002《電流互感器試驗導則》
    電氣性能
    額定電壓:35 kV
    額定頻率:50 Hz
    額定絕緣水平:40.5/95/185 kV
    額定一次電流:20~2000A
    額定二次電流:5或1A
    局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
    環境條件
    使用環境: 戶內
    環境溫度: -5~40 ℃
    24h內相對濕度平均值: ≤95%
    1月內相對濕度平均值: ≤90%
    額定海拔高度:≤1000m
    防污穢等級: Ⅱ


    • 產品名稱:
    • LZZBJ9-35電流互感器


    • 型號:
    • LZZBJ9-35

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
