首頁 > 低壓電流互感器 > LMZJ1-0.66電流互感器

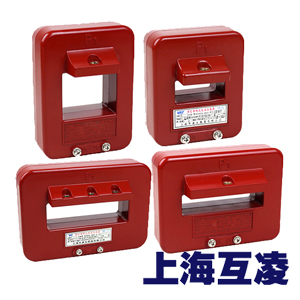

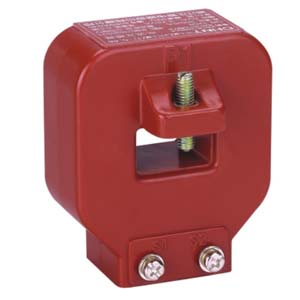

LMZJ1-0.66電流互感器

  • LMZJ1-0.66電流互感器

    LMZJ1-0.66電流互感器

    LMZJ1-0.66電流互感器

  • 產品名稱:LMZJ1-0.66電流互感器
  • 型號:LMZJ1-0.66
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LMZJ1-0.66電流互感器價格下載 LMZJ1-0.66電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    本頁摘要:

      本頁含有LMZJ1-0.66電流互感器的型號含義,安裝尺寸,接線方式(下文第五點),尺寸圖,技術參數及他的工作環境等內容。

    產品優點:體積小,安裝方便,耐溫相對BH-066,LMK-0.66, LN-0.66系列要高,使用壽命長等優點。

    一、簡介

    電流互感器LMZJ1-0.66字母含義

    L: 電流互感器

    M :母線型

    Z :澆注絕緣

    J :加大容量

     0.66 :額定電壓(0.66kv)。

      主要用于戶內,供額定電壓為0.66kV及以下,額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用,產品為澆注式電流互感器,其安裝方法采用母排固定安裝方法,LMZJ互感器為澆注絕緣母線式,鐵心上繞有二次繞組,下部有底座,供固定安裝之用。

    二、工作環境

    1、安裝地點的海拔不超過1000m;
    2、周圍空氣溫度不超過+40。C,且其24h內的平均溫度值不超過+35。C,周圍空氣溫度的下限為-5。
    3、最高溫度為+40。C時,空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度,最高不超過80%;
    4、安裝在無爆炸及易燃的危險介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);
    5、安裝地點無劇烈振動及顛簸,安裝傾斜度不大于5°;
    6、安裝地點不受陽光直接輻射,無雨雪侵襲及嚴重霉菌存在。

    三、技術參數表

    產品型號 額定電流比 匯流排 準確級及額定輸出(VA) 穿心匝數 額定絕緣水平
    截面 根數 0.5 1
    LMZ1-0.66 15/5 10X10 / 5 7.5 10 0.66/3
    20/5 / / 10
    30/5 / / 5
    40/5 / / 5
    50/5 / / /
    75/5 / / 3
    100/5 / / 2
    150/5 30X10 1 2
    200/5 30X10 1 1
    300/5 30X10 1 1
    400/5 30X10 1 1
    500/5 30X10 1 1
    600/5 30X10 1 1
    LMZJ-0.66 750/5 100X10 1-2 10 15 1 0.66/3

    四、外形尺寸圖

    LMZJ1-0.66電流互感器參數外形尺寸圖

    五、安裝方式及接線圖

    1、普通電流互感器接線圖



    實心式電流互感器的一次側電流是從P1端子進入,從P2端子出來;即P1端子連接電源側,P2端子連接負載側。

    穿心式電流互感器接線與普通電流互感器類似,一次側從互感器的P1面穿過,P2面出來,二次側接線與普通互感器相同。



    電流互感器的二次側電流從S1流出,進入電流表的正接線柱,電流表負接線柱出來后流入電流互感器二次端子S2,原則上要求S2端子接地。

    LMZJ1-0.5電流互感器接線圖

    注:某些電流互感器一次標稱,L1、L2,二次側標稱K1、K2。

    .實物示意圖:

    實物接線圖

    電流互感器接線總體分為四個接線方式:



    1.單臺電流互感器接線圖

    只能反映單相電流的情況,適用于需要測量一相電流的情況。

     單臺電流互感器接線圖

    單臺電流互感器接線圖



    2.三相完全星形接線和三角形接線形式電流互感器接線圖

    三相電流互感器能夠及時準確了解三相負荷的變化情況。

     三相完全星形電流互感器接線圖



    三相完全星形電流互感器接線圖



     三相完全角形電流互感器接線圖

    三相完全角形電流互感器接線圖



    3.兩相不完全星形接線形式電流互感器接線圖

    在實際工作中用得最多,但僅限于三相三線制系統。它節省了一臺電流互感器,根據三相矢量和為零的原理,用A、C相的電流算出B相電流。

     兩相不完全星形接線形式電流互感器接線圖



    兩相不完全星形接線形式電流互感器接線圖



    4.兩相差電流接線形式電流互感器接線圖

    也僅用于三相三線制電路中,這種接線的優點是不但節省一塊電流互感器,而且也可以用一塊繼電器反映三相電路中的各種相間短路故障,亦即用最少的繼電器完成三相過電流保護,節省投資。



     兩相差電流接線形式電流互感器接線圖

    兩相差電流接線形式電流互感器接線圖



    5.其它接線方式



    5.1 原邊串聯、副邊串聯

    電流互感器原邊串聯、副邊串聯接線圖如下所示,串聯后效果:互感器變比不變,二次額定負荷增大一倍。



     電流互感器原邊串聯、副邊串聯接線圖

    電流互感器原邊串聯、副邊串聯接線圖



    5.2 原邊串聯、副邊并聯

    電流互感器原邊串聯、副邊并聯接線圖如下所示,串并聯后效果:互感器變比減小一倍,二次額定負荷增大一倍。

     電流互感器原邊串聯、副邊并聯接線圖



    電流互感器原邊串聯、副邊并聯接線圖



    5.3 原邊并聯、副邊串聯

    電流互感器原邊并聯、副邊串聯接線圖如下所示,串并聯后效果:互感器變比增大一倍,二次額定負荷增大一倍。



     電流互感器原邊并聯、副邊串聯接線圖

    電流互感器原邊并聯、副邊串聯接線圖



    5.4 原邊并聯、副邊并聯

    電流互感器原邊并聯、副邊并聯接線圖如下所示,并聯后效果:互感器變比不變,二次額定負荷增大一倍。



     電流互感器原邊并聯、副邊并聯接線圖

    電流互感器原邊并聯、副邊并聯接線圖

    lmzj1-0.5實物接線圖圖




    • 產品名稱:
    • LMZJ1-0.66電流互感器


    • 型號:
    • LMZJ1-0.66

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
