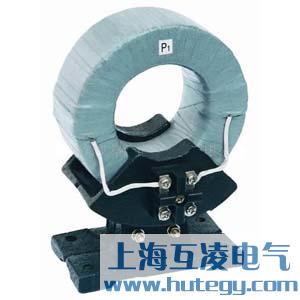

LJ-75零序電流互感器

  • LJ-75零序電流互感器

  • 產品名稱:LJ-75零序電流互感器
  • 型號:LJ-75
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LJ-75零序電流互感器價格下載 LJ-75零序電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    LJ-75零序電流互感器的鐵心為環形,二次繞組均勻繞制在鐵心上,用夾件夾緊鐵心,夾件備有安裝孔。

    概述

    LJ-75零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供電纜接地保護用。與本型零序電流互感器配套使用的繼電器型號為DL-11/0.2型。

    變比參數

    1、 本型零序電流互感器一次主絕緣由電纜保證,產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。
    2、 本型互感器的靈敏度滿足下表的要求:

    型號 連接線電阻(Ω) 繼電器啟動電流(A) 靈敏度(A) 繼電器刻度值(A) 額定電流比
    (A)
    LJ-Ф75 1 0.1 6~10 0.1~0.2 1月30日

    原理概述

    零序電流保護具體應用可在三相線路上各裝一個電流互感器(CT),或讓三相導線一起穿過一零序CT,也可在中性線N上安裝一個零序CT,利用這些C.T來檢測三相的電流矢量和,即零序電流Io,IA+IB+IC=Io,當線路上所接的三相負荷完全平衡時(無接地故障,且不考慮線路、電器設備的泄漏電流),Io=0;當線路上所接的三相負荷不平衡,則Io=IN,此時的零序電流為不平衡電流IN;當某一相發生接地故障時,必然產生一個單相接地故障電流Id,此時檢測到的零序電流IO=IN+Id,是三相不平衡電流與單相接地電流的矢量和。

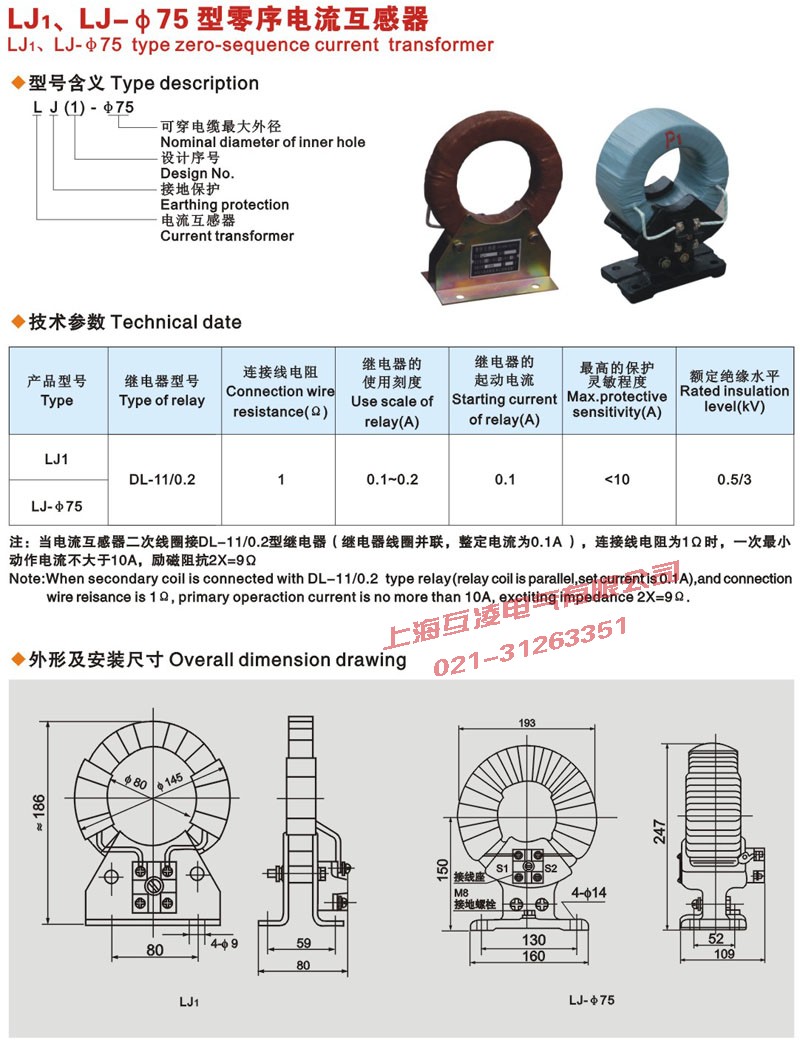

    LJ-75零序電流互感器接線圖


    • 產品名稱:
    • LJ-75零序電流互感器


    • 型號:
    • LJ-75

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
