首頁 > 35KV電流互感器 > LCWD-35電流互感器

LCWD-35電流互感器

  • LCWD-35電流互感器

  • 產品名稱:LCWD-35電流互感器
  • 型號:LCWD-35
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LCWD-35電流互感器價格下載 LCWD-35電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    摘要:

    本文主要介紹LCWD-35電流互感器的外形尺寸,接線圖,參數,及電流互感器發現異常情況的處理方法。LCWD-35油浸式電流互感器,主要安裝在戶外具有體積小,性能穩定等特點。

    一、概述

    LCWD-35電流互感器為油紙絕緣、戶外型產品,適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。

    二、結構簡介

    LCWD-35電流互感器結構緊湊、體積小、重量輕,器身經過真空干燥處理,裝于充滿變壓器幅的套管中。其上半部分為一次繞組,下半部分為二次繞組,套管固定于底座上,套管頂部裝有儲油柜,一次繞組出頭分別從柜壁兩側引出,標有P1的起始端子用小瓷套與柜壁絕緣,末端P2與柜壁直接連接,儲油柜正面裝有表示不同溫度的油表。

    三、LCWD-35電流互感器技術參數

    1. 額定絕緣水平:40.5/95/185kV;
    2. 額定二次電流:5A;
    3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表;
    4. 外絕緣爬電距離:普通型≥735;W2型≥1100。

    四、變比參數

    產品型號 額定電流比(A) 級次組合 準確級及額定輸出(VA) COSφ=0.8 一秒熱穩定
    電流(kA)
    動穩定電流
    (kA)
    0.2S 0.2 0.5 10P20

    LCWD1-35
    戶外電流互感器



    15/5

    0.2S/10P20


    0.2/10P20


    0.5/10P20



    20

    20

    50



    50



    1.1 2.9
    20/5 1.5 3.8
    30/5 2.3 5.7
    40/5 3 7.6
    50/5 3.8 9.6
    75/5 5.6 14.5
    100/5 7.5 19.2
    150/5 11.3 28.7
    200/5 15 38.3
    300/5 22.5 57.5
    400/5 30 76.5
    500/5 45 115
    600/5
    750/5
    1000/5
    1200/5
    1500/5

    五、原理

    在發電、變電、輸電、配電和用電的線路中電流大小懸殊,從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流,另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
    對于指針式的電流表,電流互感器的二次電流大多數是安培級的(如5A等)。對于數字化儀表,采樣的信號一般為毫安級(0-5V、4-20mA等)。微型電流互感器二次電流為毫安級,主要起大互感器與采樣之間的橋梁作用。
    微型電流互感器也有人稱之為“儀用電流互感器”。(“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器,一般用于擴大儀表量程。)
    電流互感器與變壓器類似也是根據電磁感應原理工作,變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組(匝數為N1),稱為一次繞組(或原邊繞組、初級繞組);接測量儀表的繞組(匝數為N2)稱為二次繞組(或副邊繞組、次級繞組)。
    電流互感器一次繞組電流I1與二次繞組I2的電流比,叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比,用Kn表示。
    Kn=I1n/I2n
    電流互感器(Current transformer 簡稱CT)的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流,用來進行保護、測量等用途。如變比為400/5的電流互感器,可以把實際為400A的電流轉變為5A的電流。

    六、外形尺寸圖

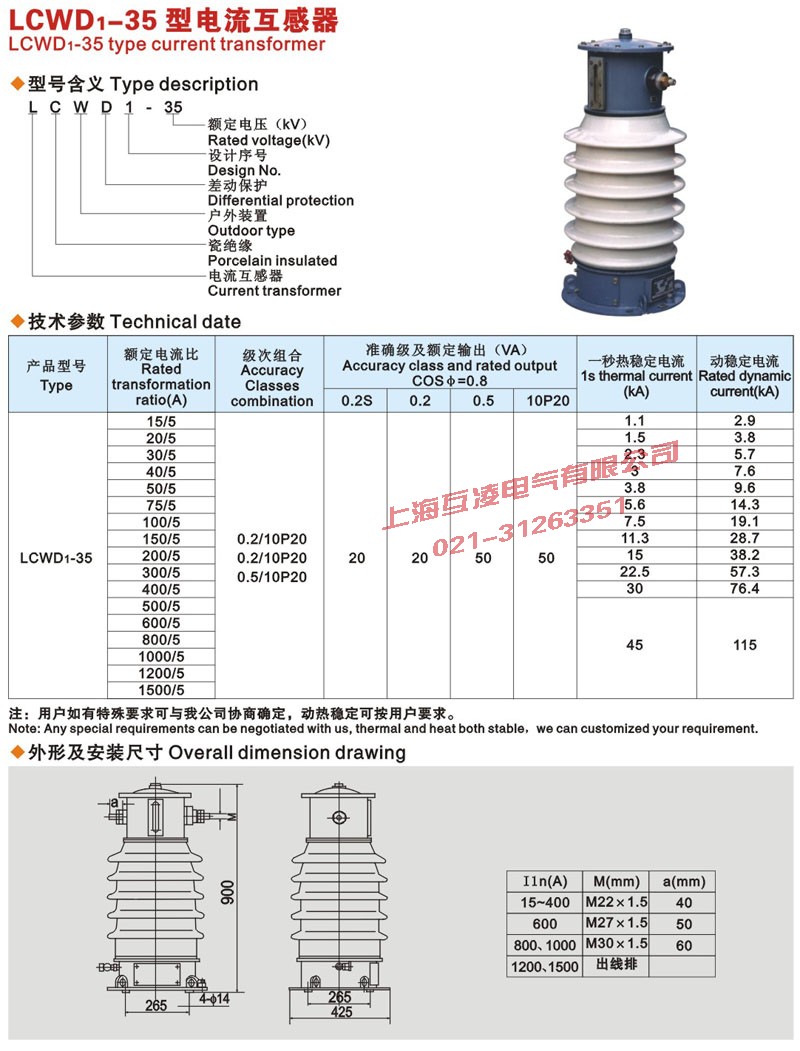

    LCWD-35電流互感器型號含義參數等圖

    六、互感器相關問題的處理

    電流互感器故障時常伴有聲音及其它現象發生。當二次回路突然開路時,在二次線圈產生很高的感應電勢,其峰值可達幾千伏以上,危及在二次回路上工作人員生命和設備安全,而且高壓可能電弧起火。同時,由于鐵芯里磁通急劇增加,達高度飽和狀態。鐵芯損耗發熱嚴重,可能損壞流變的二次繞組。此時因磁通密度增加引起非正弦波,使硅鋼片振動極不均勻,從而發生較大的噪聲。

    一、電流互感器在開路時的處理若出現這種故障,應保持負荷不變,停用可能誤動的保護裝置,并通知有關人員迅速消除。

    二、電流互感器二次回路斷線(開路)的處理1、異常現象:

    a. 電流表指示降為零,有功、無功表的指示降低或有擺動,電度表轉慢或停轉。

    b. 差動斷線光字牌示警。

    c. 電流互感器發出異常響聲或發熱、冒煙或二次端子線頭放電、打火等。

    d. 繼電保護裝置拒動、或誤動(此現象只在斷路器發生誤跳閘或拒跳閘引起越級跳閘后,查故障時發現)。

    2、異常處理:

    a. 立即將故障現象報告所屬調度。

    b. 根據現象判斷是屬于測量回路還是保護回路的電流互感器開路。處理前應考慮停用可能引起誤動的保護。

    c. 凡檢查電流互感器二次回路的工作,須站在絕緣墊上,注意人身安全,使用合格的絕緣工具進行。

    d. 電流互感器二次回路開路引起著火時,應先切斷電源后,可用干燥石棉布或干式滅火器進行滅火。

    三、電流互感器本體故障電流互感器故障有下列情況之一時,應立即停用處理:

    a. 內部發出異聲、過熱,并伴有冒煙及焦臭味。b. 嚴重漏油,瓷質損壞或有放電現象。

    c. 噴油著火或流膠現象。

    d. 金屬膨脹器的伸長明顯超過環境溫度時的規定值。


    • 產品名稱:
    • LCWD-35電流互感器


    • 型號:
    • LCWD-35

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
